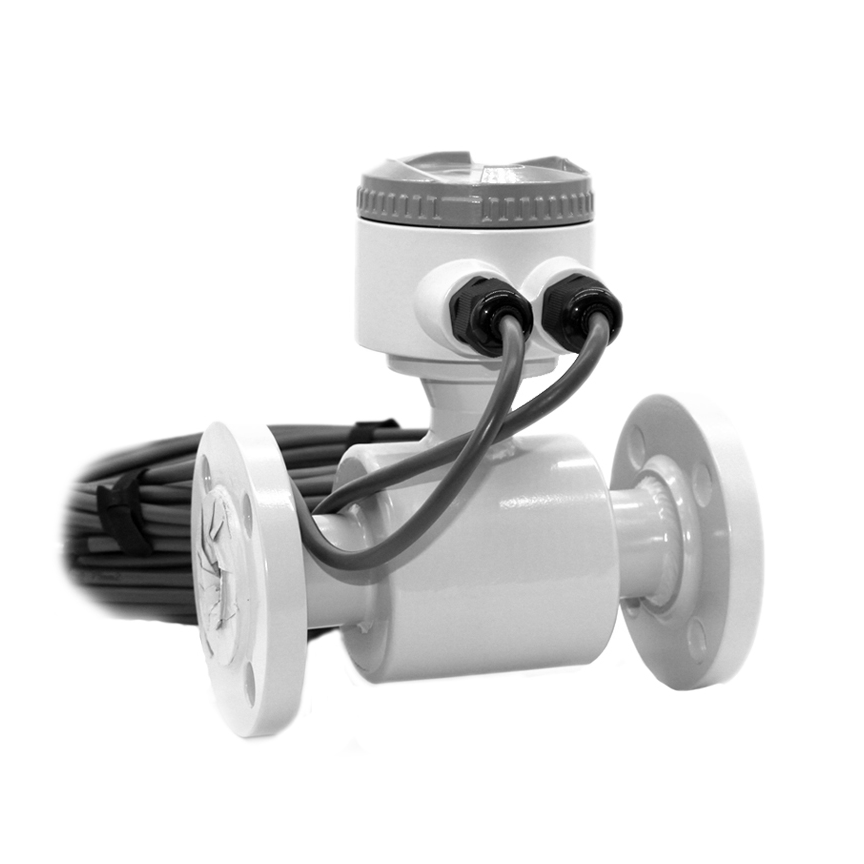

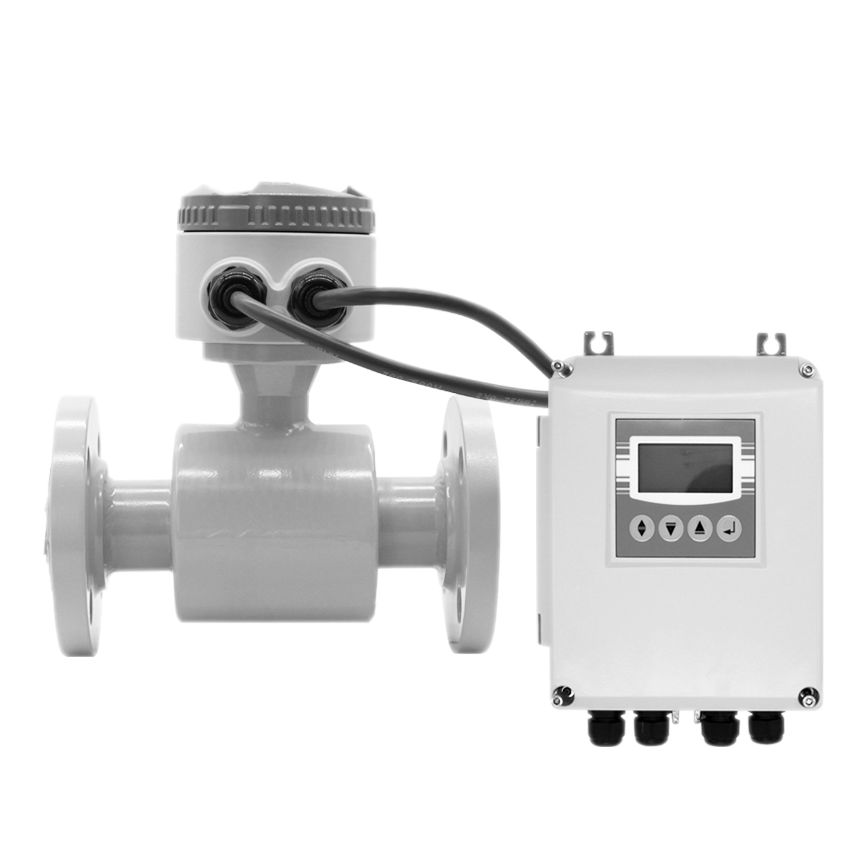

分体式电磁流量计

分体式电磁流量计

最大流量与最小流量的比值一般为20：1以上，适用的工业管径范围宽，最大可达3m，输出信号和被测流量呈线性，精确度较高。

可测量电导率≥5μs/cm的酸、碱盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等流体流量。

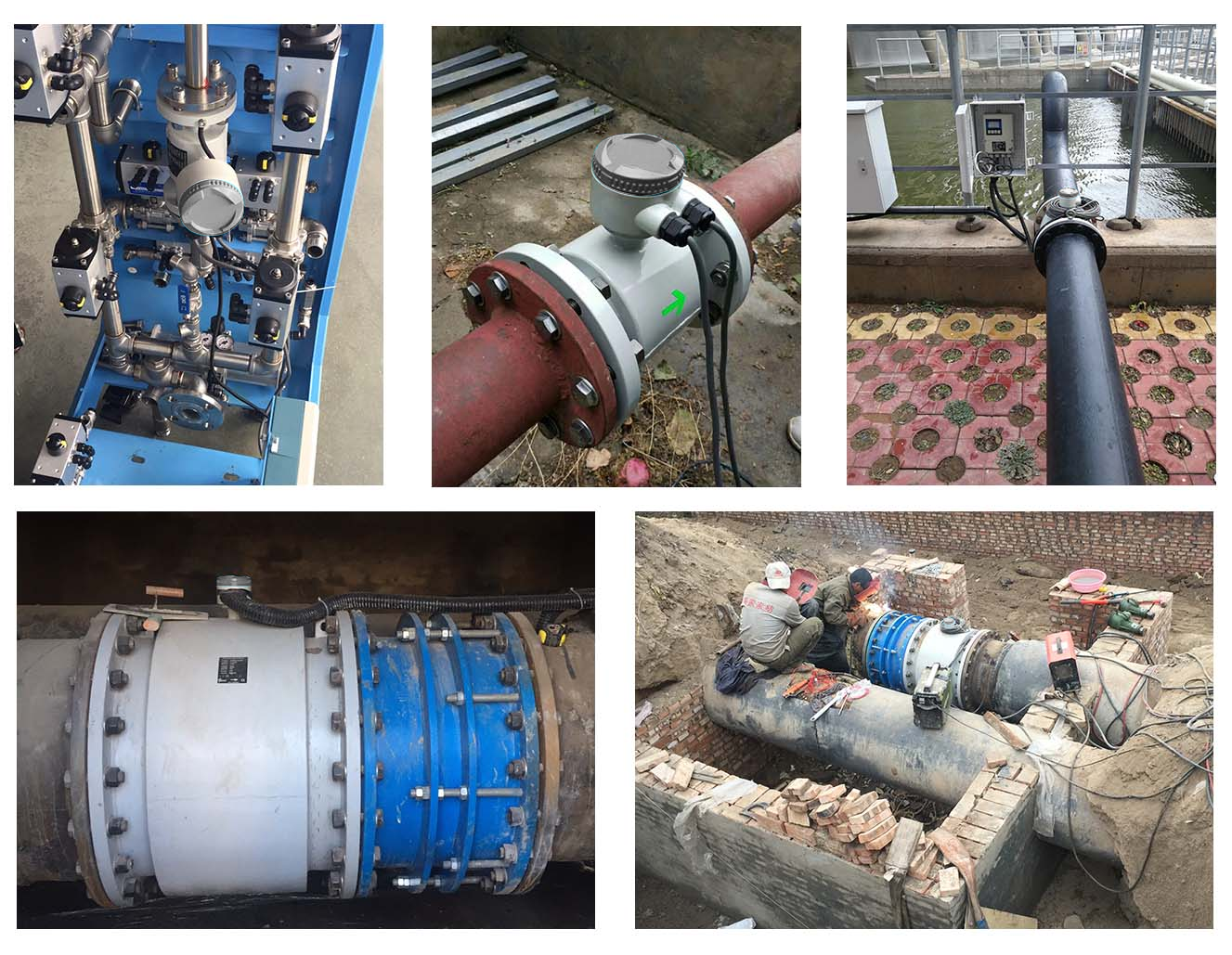

应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、污水处理站(环保污水控制、化工污水、电镀污水)、造纸(纸浆)、泥浆、医药、食品等工农业的生产公司过程流量测量和控制。此系列电磁流量计是根据法拉第电磁感应定律进行流量测试的流量计。电磁流量计的优点是压损极小，可测流量范围大。

工作原理：

根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：

  　　E=KBVD

  　　式中：

E－感应电势；

  K－与磁场分布及轴向长度有关的系数；

  B－磁感应强度；

  V－导电液体平均流速；

  D－电极间距；（测量管内直径）

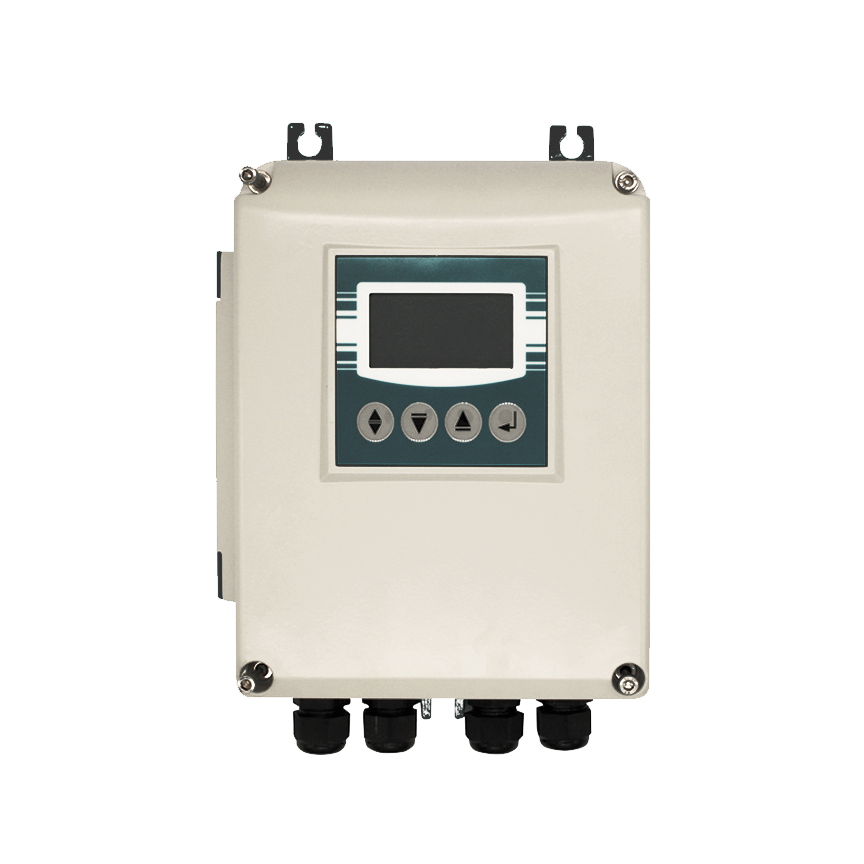

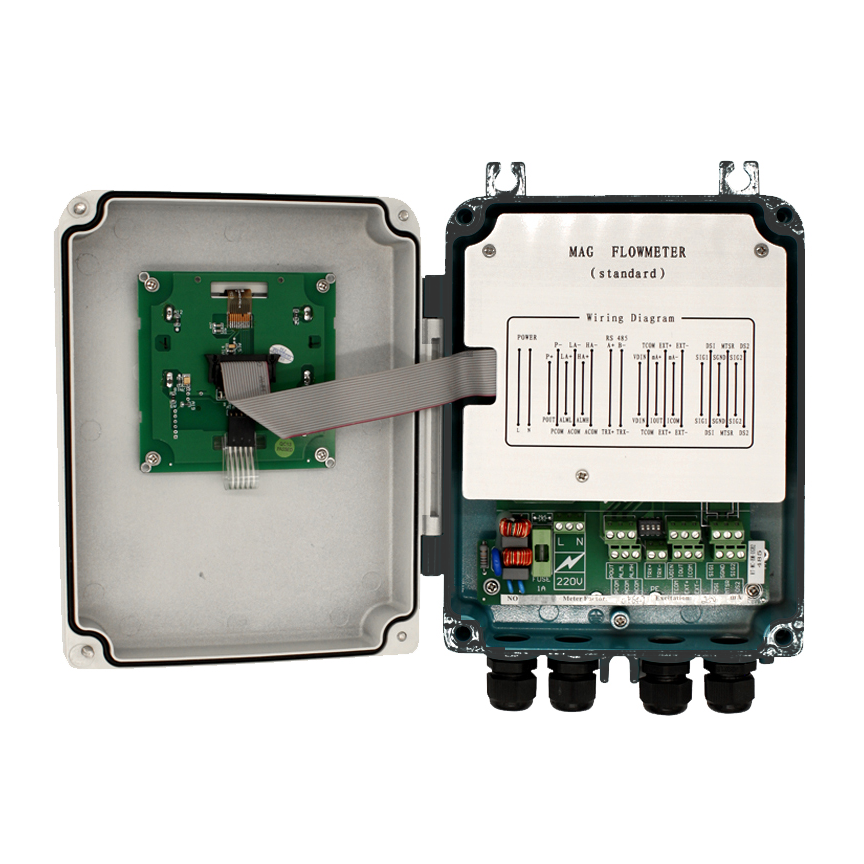

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
