潜水型电磁流量计

潜水型电磁流量计

产品简介：

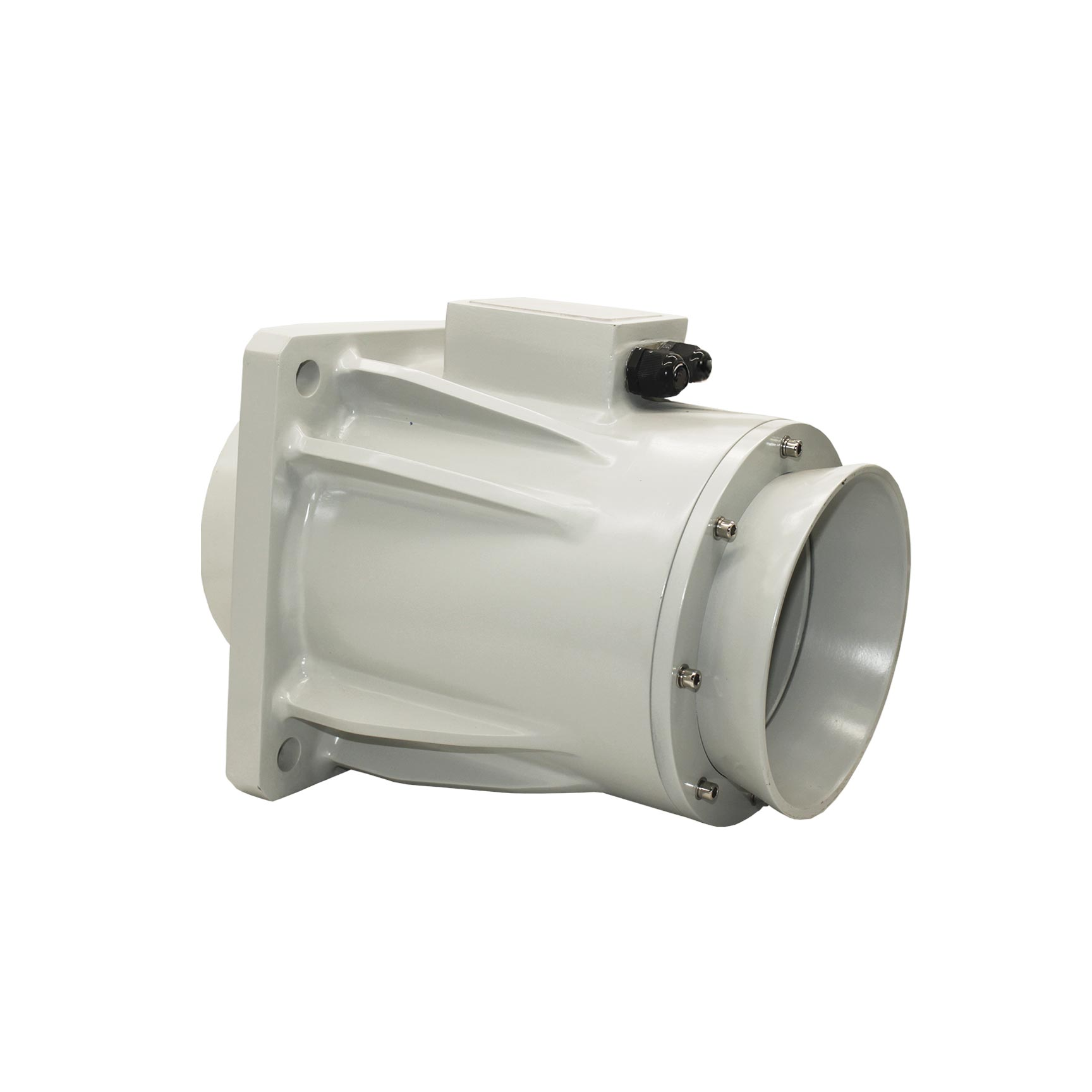

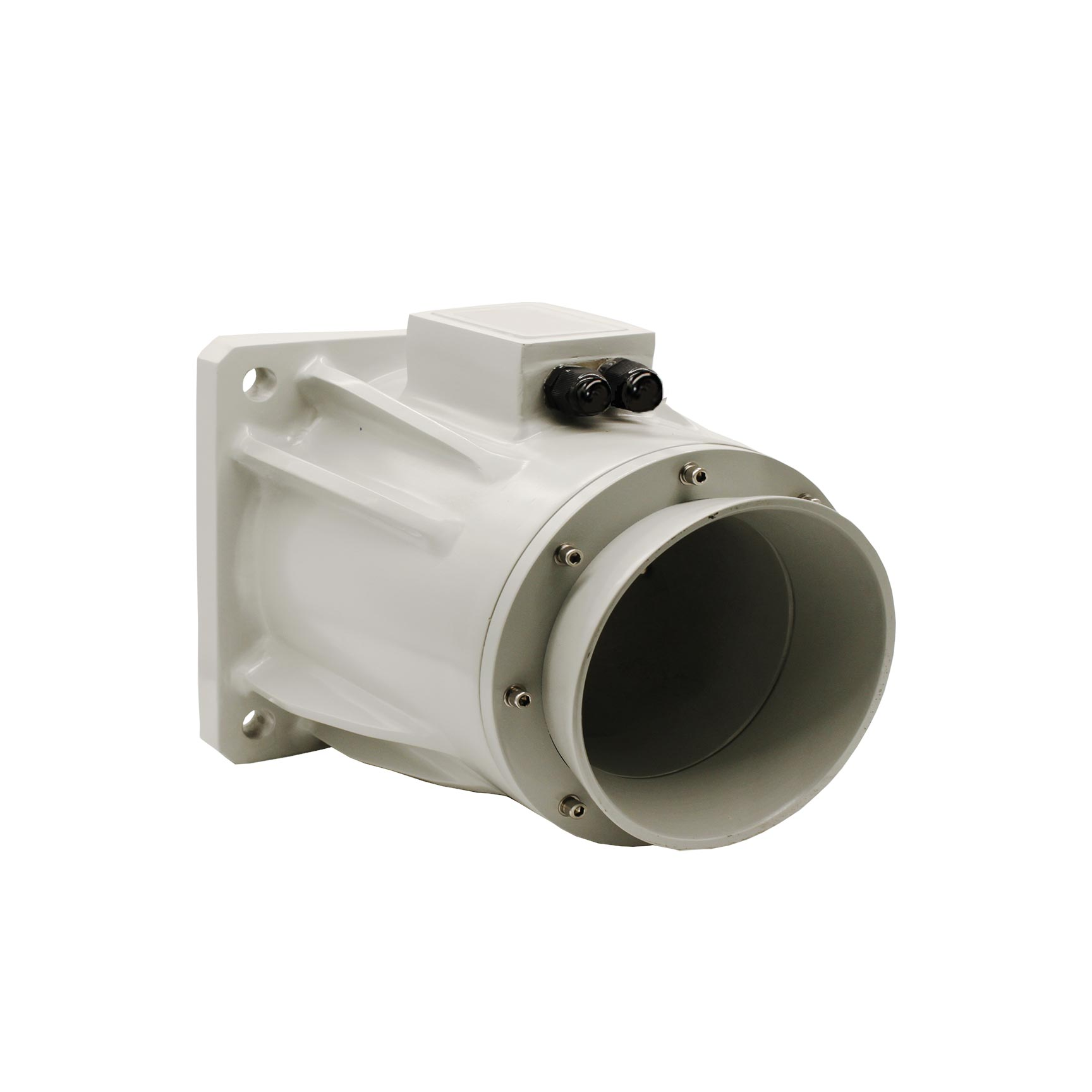

潜水电磁流量传感器和电磁流量转换器配套组成，用于连续测量明渠、暗渠或管道中各种导电液体或液固两相介质的体积流量。

全塑结构密封可靠，无活动部件，无阻力件，耐腐蚀，结构简单，工作可靠。

测量精度不受被测介质温度、压力、粘度、密度 (包括液固比）等物理参数变化的影响，只要被测介质电导率大于20μS/cm，仪表测量不受电导率变化的影响。參励磁方式为先进的低频方波恒流励磁，因而抗干 扰能力强，工作可靠，性能稳定。并且转换器与 传感器具有互换性。

适用于测量液固两相介质，如带有悬浮物、固体 颗粒、纤维等或粘性较大的导电性的浆液，也可以用来测量泥浆、污水、纸浆、矿浆、化学纤维浆等介质的流量。适用于明渠、暗渠、河道测量。

适用于圆形、矩形、梯形和其它形状的渠道。测量不受河水上涨，潮汐，下游水位等变化的影响 。

对上下游直渠段要求低，安装要求低，能在原有渠道上稍加改造即可。施工周期短，安装施工费用低。采用仿真传感器（分流模型）可扩大流量测量范围。

工作原理：

将潜水电磁流量传感器装在带孔的闸板上，置于渠道中，使液体全部经过传感器流出，测量传感器内的流量即为渠道的流量。  根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：

E=KBVD  　　

式中：　　

E－感应电势；　　

K－与磁场分布及轴向长度有关的系数；

B－磁感应强度；

V－导电液体平均流速；

D－电极间距；（测量管内直径）

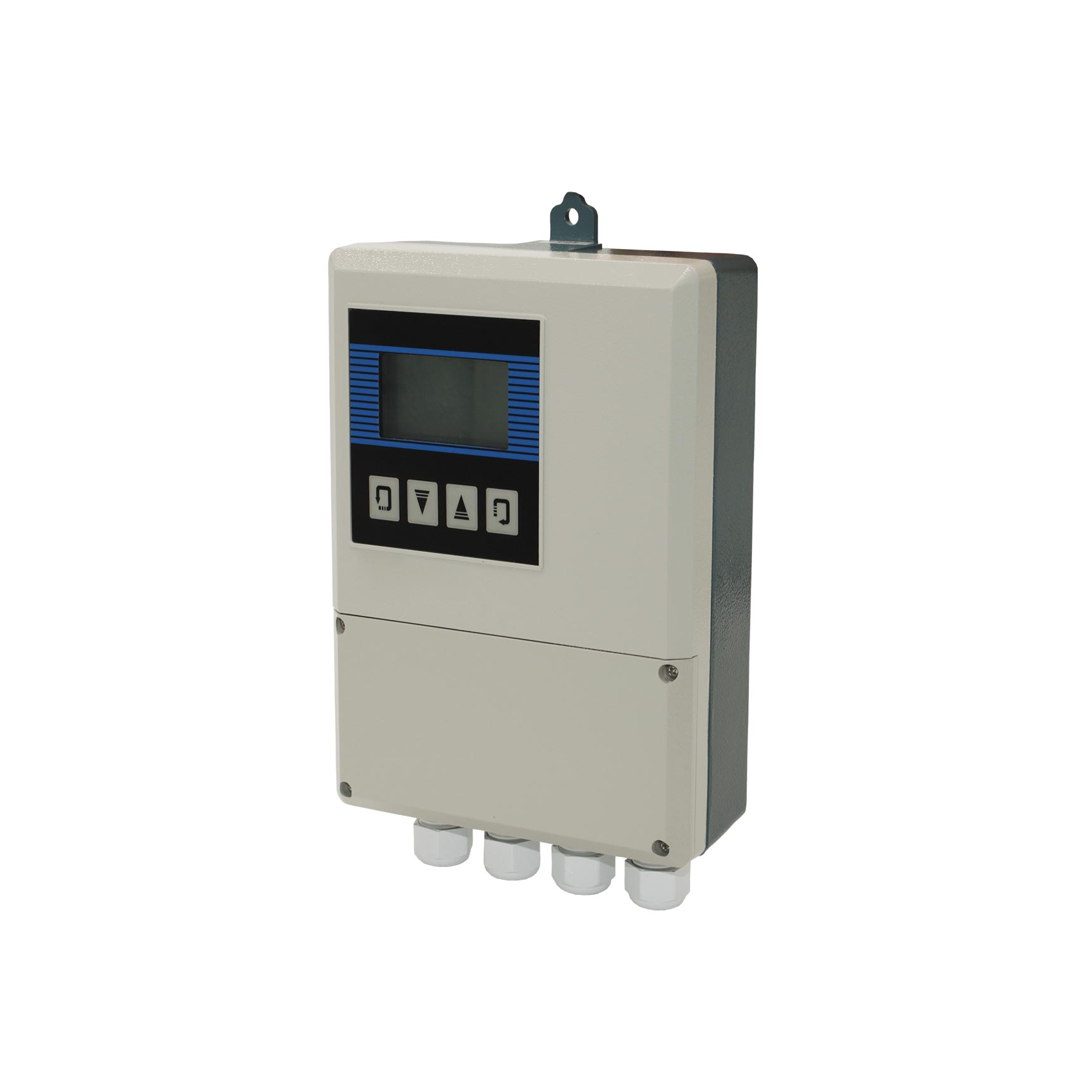

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
